Коммуникационный сервер ЭЛИКОНТ-КС

«Эликонт-КС» – программное обеспечение для сбора, обработки и передачи данных в системах промышленной автоматизации и интернета вещей (IIoT), выступающее в роли преобразователя промышленных протоколов, концентратора данных, коммуникационного шлюза и мультисервера.
Легко попробовать (тестовая лицензия до 100 сигналов)
Обновляет конфигурации «на ходу»
Поддерживает преобразование протоколов и типов данных
«все-во-все»
Работает на Linux и Windows
Объединяет АСУ энергетического, общепромышленного и IIoT оборудования
Отвечает стандартам безопасной разработки ПО
«Эликонт-КС» версии 2.4.0

Дистрибутивы для Linux

Компоненты Коммуникационное ядро Конфигуратор
Поддерживаемые ОС* Astra Linux 1.7 Debian 11 РОСА «ХРОМ» 12 Astra Linux 1.7, Debian 11 РОСА «ХРОМ» 12
Версия дистрибутива cs_i386.deb
cs_AMD64.deb
cs_i386.deb
cs_AMD64.deb
cs_ARMhf.deb
cs_ARM64.deb
cs_i386.rpm
cs_x86_64.rpm
config_AMD64.deb config_ x86_64.rpm

Дистрибутивы для Windows

Компоненты Конфигуратор + Ядро
Тестированные ОС Windows 10
Версия дистрибутива x86 (32 бит)
x64 (64 бит)

* Компания АО «ЭЛАРА» не несёт ответственности за использование программного обеспечения «Эликонт-КС» на операционных системах, отличных от указанных

История версий
Версия 2.4
Декабрь 2023
  • Реализован сбор данных по протоколу FINS компании Omron.
  • Добавлен встроенный Генератор сигналов.
  • Преобразование типа данных при передаче сигнала.
  • Добавлена опция автоматического отключения серверного канала Modbus TCP/RTU при потере источника сигналов.
  • Стало возможным добавление сигналов группой.
  • Поддержана установка коммуникационного ядра «Эликонт-КС» на ПК с процессорами ARM x64 bit.
Версия 2.3
Сентябрь 2023
  • Реализована передача данных по протоколу Modbus TCP/RTU.
  • Изменён механизм сохранения проектов.
  • Добавлена возможность просмотра состояния команд управления через Конфигураторе и web-интерфейс.
Версия 2.2
Июнь 2023
  • Реализована ретрансляция сигналов из клиента в клиент протоколов OPC UA и Modbus TCP/RTU.
  • Оптимизирована работа КС для уменьшения загрузки CPU при использовании протокола МЭК 60870-5-104.
  • Добавлен поиск сигналов в адресном пространстве внешнего OPC UA сервера при настройке сигналов на канале OPC UA клиент.
  • Стало возможным ручное изменение расположения сигналов в адресном пространстве OPC UA сервера.
  • Поддержана работа коммуникационного ядра на OC ROSA Linux.
Версия 2.1
Апрель 2023
  • Добавлен просмотр передаваемых данных через web-интерфейс Коммуникационного ядра.
  • Добавлена авторизация пользователей при подключении к веб интерфейсу Коммуникационного ядра.
  • Добавлена поддержка защиты соединения на серверном канале OPC UA.
  • Стал возможным сбор строковых переменных по протоколу Modbus RTU/TCP.
  • Реализована передача диагностических сигналов состояния каналов связи коммуникационного ядра.
Версия 2.0
Декабрь 2022
  • Реализована передача данных по протоколу MQTT (издатель).
  • Добавлен web-интерфейс Коммуникационного ядра.
  • Стала возможной работа Конфигуратора без проектного сервера с сохранением проектных данных в локальный файл.
  • Усовершенствована работа проектного сервера, исключены внешние зависимости.
  • Разрешено задание нулевого адреса ведомого устройства по Modbus TCP.
Версия 1.0
Июнь 2022
  • Сбор данных по протоколам: OPC UA, Modbus RTU/TCP, МЭК 60870-5-104, МЭК 61850 MMS.
  • Передача данных по протоколам: OPC UA, МЭК 60870-5-104, МЭК 61850 MMS.
  • Архивирование сигналов в локальную БД SQLite.
  • Инверсия и масштабирование значений сигналов.
  • Контроль актуальности границ диапазона сигналов.
  • Буферизация передаваемых сигналов.
  • Передача сигналов по апертуре.
  • Обработка команд из нескольких источников.
  • Передача преобразованных флагов качества между протоколами.
  • Преобразование меток времени из/в UTC.
  • Настройка смещения метки времени.
  • Экспорт (сохранение) проекта в файл и создание проекта из файла.
  • Переключение интерфейса между английским и русским языком.

Области применения:

Интеграция устройств в рамках АСУ ТП;

Организация систем диспетчерского управления - электроэнергией, водо­снабжением, освещением и т. п.;

Создания и модернизации систем телемеханики;

Построение единой системы хранения технологических данных из различных АСУ ТП;

Решение проблем с нехваткой лицензий в существующих системах;

Реализация проектов внедрения промышленного интернета вещей (IoT).

Замена импортного коммуникационного оборудования

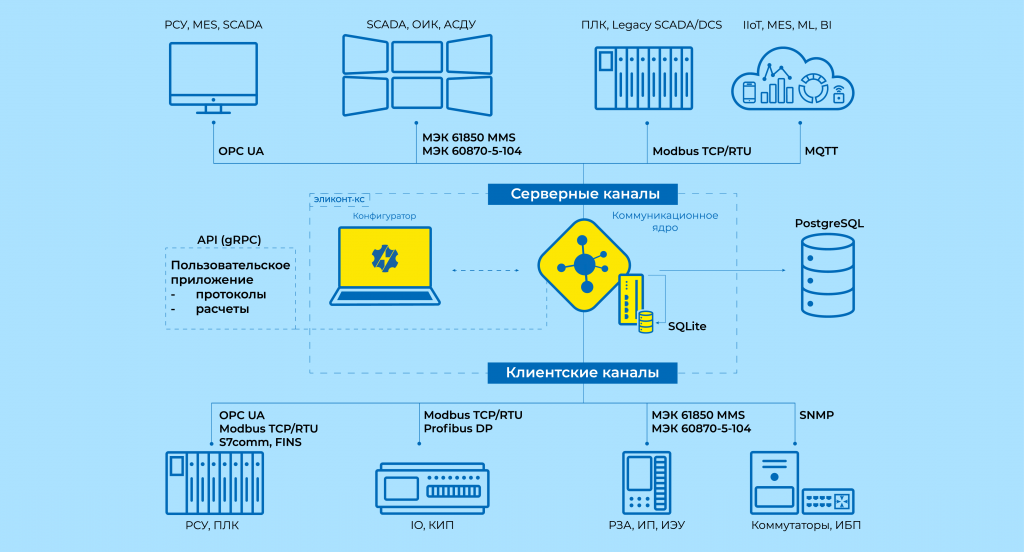

Примеры использования Эликонт-КС в ОТ и ИТ структурах предприятий:



Функции:

Сбор и передача сигналов и команд управления от программируемых контролеров, измерительных приборов и датчиков;

Преобразователь протоколов: Modbus RTU, Modbus ТСР, ОРС UA, МЭК 60870-5-104, МЭК 61850 MMS, FINS (Omron), MQTT. Список протоколов постоянно расширяется.

Имитация источников сигналов (Генератор сигналов);

Конфигурирование системы сбора данных в удобном приложении «Конфигуратор»;

Дистанционное управление: удалённое изменение и настройка конфигураций;

Диагностика: мониторинг исправности системы сбора и передачи данных в том числе за счёт поддержки статусных сигналов;

Хранение: буферизация и долговременное хранение данных и событий;

Wеb-интерфейс: онлайн доступ к данным реального времени;

Повышение уровня защищённости: АСУ ТП и систем диспетчеризации за счёт использования протокола со встроенными функциями безопасности – OPC UA. Для доступа к отдельным проектам пользователи проходят идентификацию и аутентификацию;

Контроль качества: трансляция признаков качества сигналов между протоколами.

 Полный список функций: Описание программы


Эликонт-КС состоит из компонентов:


«Коммуникационное ядро» - встраиваемый run-time компонент выполняющий сбор, передачу и локальное хранение оперативных данных, имеет встроенный Web-сервер для мониторинга сигналов и диагностики аппаратной части;

«Конфигуратор» - приложение для настройки и диагностики потоков данных через коммуникационные ядра;

Коммуникационное ядро является автономным программным обеспечением, которое может неограниченное время работать без связи с другими компонентами Эликонт-КС.


Лицензирование:


Стоимость лицензии зависит от количества собираемых сигналов и используемых функций




Характеристики
Документация на продукт
Технические характеристики Эликонт-КС
Протоколы для сбора данных OPC UA
Modbus TCP/RTU
МЭК 60870-5-104
МЭК 61850 MMS
FINS (Omron)
Протоколы для передачи данных OPC UA
Modbus TCP/RTU
МЭК 60870-5-104
МЭК 61850 MMS
MQTT
Специальные функции • Генератор сигналов
• Архивация сигналов во встроенную СУБД SQLite
Способ доступа к архивных данным SQL запросы
Рекомендуемое количество сигналов на 1 сервер сбора данных До 50 000 сигналов в секунду
Поддержка операционных систем Debian, Astra Linux, РОСА, Windows
Поддержка архитектур процессоров x86, х86-64, ARM
Поддержка работы на виртуальных машинах Да
